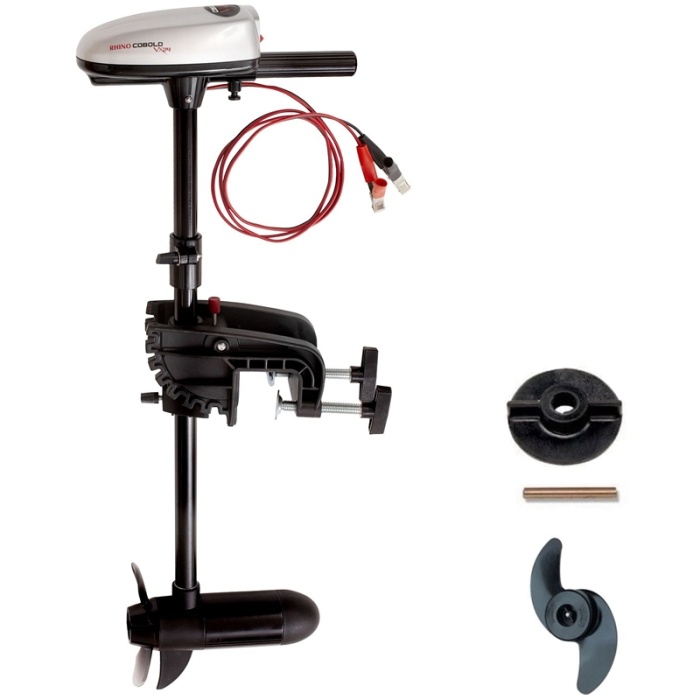

Elektromotor boot Rhino Cobold 24 lbs

Das jüngste Mitglied der Motorenreihe außenborder RHINO

Von kleiner, handlicher und dennoch effizienterGröße.

Mit einem Schub von 24 lbs wurde er speziell für den Einsatz auf aufblasbaren Booten oder Kanus entwickelt
Wie seine älteren Brüder zeichnet sich der Cobbold 24 durch einen optimierten Stromverbrauch aus, was einen längeren Betrieb bei gleicher Batteriekapazität ermöglicht

Er ist mit einem Schalter ausgestattet " VORWÄRTS ", " AUS ", "EIN" und " AUS " , " RÜCKWÄRTSGANG "

Sie können zwischen  2Geschwindigkeitsstufen (2 Vorwärts- und 2 Rückwärtsgeschwindigkeiten) wählen

Die Eintauchtiefe und der Propellerschub können stufenlos über Rändelschrauben eingestellt werden

Die Stange von ruder kann platzsparend im Motorkopf untergebracht werden, um beim Transport Platz zu sparen
Schließlich ist schaft des Motors mit einer patentierten Verriegelung ausgestattet, die es ermöglicht, dass der Motor hochfährt, sobald er auf ein Hindernis stößt

Befestigen Sie den Motor am Heck des Bootes. Stellen Sie sicher, dass die beiden Befestigungsschrauben fest angezogen sind (Abb. A)

ACHTUNG: Wenn das Boot aus dem Wasser genommen werden soll, muss der Motor vorher abmontiert werden.
Achten Sie bei der Montage und Demontage des Motors immer darauf, dass er nicht angeschlossen ist und dass die Batterie nicht angeschlossen ist.

Halten Sie den Schaft des Motors mit einer Hand fest und lösen Sie die Schraube zur Tiefeneinstellung.
Stellen Sie den Motor dann auf die gewünschte Tiefe ein.
Ziehen Sie dann die Einstellschraube wieder an (Abb. B)

Ermöglicht es Ihnen, Fische leichter auf DownScan Imaging™ Ansichten zu sehen, indem Sie die von echolot CHIRP gelieferten Ziele mit hochwertigen, hochauflösenden Ansichten der Bodenstruktur und der Köderfische kombinieren. Mit FishReveal entfällt die Notwendigkeit, die Daten von echolot CHIRP und DownScan Imaging auf einem in zwei Fenster geteilten Bildschirm anzuzeigen.

Die Teleskopstange kann auf eine Länge von 10 cm ausgezogen werden.
Ziehen Sie den Feststellknopf und die Stange gleichzeitig in die Endposition und lassen Sie sie wieder einrasten.
Zum Einfahren der Stange ziehen Sie den Feststellknopf und die Stange erneut gleichzeitig und lassen Sie sie in der Ruheposition einrasten (Abb.C)

(Abb. F1-F4)
Achtung: Klemmen Sie die Batterie ab, bevor Sie am Propeller arbeiten

Achten Sie bei der Montage des Propellers darauf, dass der Scherbolzen gut auf die Nutausgerichtet ist. Andernfalls ist es nicht möglich, den Propeller richtig zu befestigen.

Ziehen Sie die Befestigungsmutter mit dem mitgelieferten Spezialschlüssel fest. Halten Sie den Propeller dabei mit einer Hand fest, damit er sich nicht drehen kann. Versuchen Sie niemals, die Mutter mit einem Hammer oder einem anderen Schlagwerkzeuganzuziehen, da dies die Mutter oder schaft beschädigen kann. Nachdem Sie die Befestigungsschraube entfernt haben, kann der Propeller leicht abgenommen werden.

Überprüfen Sienach jedem Gebrauch, ob sich Wasserpflanzen oder Angelschnur um den Propeller gewickelt haben. Entfernen Sie diese gegebenenfalls.
