Ersatzteile für den Traxxis 45 Maximizer-Motor
Auf Lager
Referenz
GRP-NAV-739-045
Ersatzteile für den Traxxis 45 Maximizer-Motor
Beginnend bei
2,00 €
Wählen Sie das Modell Ersatzteile für den Traxxis 45 Maximizer-Motor
| Produktname | Verfügbarkeit | Preis |
|---|---|---|
2060900 - Haube mit hohem Stiel
|
|
9,00 €
|
140-010 - Kugellager
|
|
7,00 €
|
788-015 - Sicherungsringe
|
|
2,00 €
|
144-049 - Flansch von kugellager
|
|
4,00 €
|
880-003 O-ring
|
|
4,90 €
|
880-006 - O-ring außen
|
|
5,50 €
|
188-036 - Kohle
|
|
6,00 €
|
725-050 - Abdichtung Karton für Kohleblocker
|
|
2,50 €
|
738-036 - Kohlebürstenhalter
|
|
13,00 €
|
975-040 - Kohlefedern
|
|
3,00 €
|
337-036 - Abdichtung
|
|
3,95 €
|
701-081 O-Ring
|
|
2,00 €
|
701-008 - Abdichtung
|
|
2,00 €
|
990-067 Unterlegscheibe
|
|
2,00 €
|
990-070 Unterlegscheibe Nylatron
|
|
2,00 €
|
2060295 - Hohe Haube
|
|
15,00 €
|
2074070 - Batterieanzeige 12V
|
|
16,00 €
|
2303412 - Schraube Kappe
|
|
2,00 €
|
2991521 - Tiefenkragen
|
|
15,00 €
|
|
2064200 - Verriegelungsarm
|
|
9,00 €
|
2037301 - Ring
|
|
2,90 €
|
2060905 - Abdeckung für unteren Stiel
|
|
9,00 €
|
2092600 - Propellerstift
|
|
2,00 €
|
2151726 - Propellerscheibe
|
|
2,00 €
|
2053101 - Propellerbefestigungsmutter
|
|
3,00 €
|

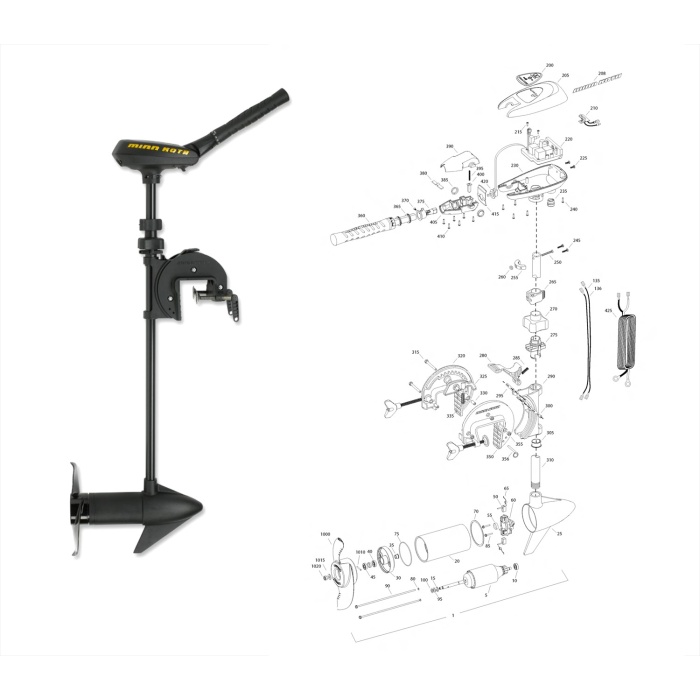

Unten sind die Übereinstimmungen zwischen den Teilenummern auf der Zeichnung und den Minn-Kota-Teilenummern aufgeführt:
1: 2097063 12V-Motor 36" FW
5: 2-100-116 Ankerbaugruppe
10: 140-010 Lager
15: 788-015 Sicherungsring
20: 2-200-101 Montage der Wohnanlage
25: 421-065 Bürstenendgehäuse
30: 2-400-101 Gehäuse mit glattem Ende
35: 144-049 Flanschlager
40: 880-003 Siegel
45: 880-006 Dichtung mit Schild
50: 188-036 Pinsel
55: 725-050 Papierröhre
60: 738-036 Bürstenplatten-Baugruppe
65: 975-040 Bürstenfeder
70: 337-036 Dichtung
75: 701-081 O-Ring, Motor
80: 701-008 O-Ring, Durchsteckschraube
85: 830-007 Schraube, 8-32
90: 830-042 Druckschraube
95: 990-067 Unterlegscheibe, Stahl
100: 990-070 Unterlegscheibe, Nylatron
135: 640-004 Zuleitungsdraht, schwarz
136: 640-105 Zuleitungsdraht, rot
200: 2065668 Aufkleber, c-Box-Deckel
205: 2060295 C-Box-Abdeckung
208: 2325665 Aufkleber - MinnKota
210: 2074070 Batteriezähler, 12v FW
215: Schraube 3043427, #8 x 7/8 SS
220: 2184006 Steuertafel, 12v
225: 2303434 Schraube, #8-30 x 5/8 SS
230: 2062501 Steuerkasten, VARS, FW
235: 2062905 Zugentlastung
240: 2303412 Schraube, #6 x 5/8 SS
245: 2263434 Schraube, #8 x 1 Edelstahl
250: 2383407 Schraube, #10-24 x 2 SS
255: 2061515 Halsband, C-Box
260: 2383124 Mutter, 10-24, Nylock, SS
265: 2991521 Nockenschloss/Tiefenhalsband
270: 2060100 Drehknopf, Lenkspannung, weich
275: 2068400 Halsband
280: 2064200 Sperrarm
285: 2062701 Feder, Verriegelungsarm
290: 2061821 Scharnier
295: 2062602 Kiefer, Schloss, Zink
300: 2062602 Kiefer, Schloss, Zink
305: 2037301 Buchse, Scharnier
310: 2032052 36"-Rohr
315: 2063500 Bolzen 1/4-20 x 2 3/8", Zink
320: 2771950 Halterung, rechts, FW
325: 2067905 Nocken-Deaktivierer
330: 2067306 Buchse, Dübel 1/4 x 1/2
335: 2062700 Feder, Nockenschaltwerk
350: 2771955 Klammer, links, FW
355: 2263104 Mutter, 1/4-20, Nylock, Zink
356: 2062604 Kiefer, Halt
360: 2990456 Griff/Griffeinheit, VARS [360-375]
365: 2060015 Lager, Griff
370: 2063405 Schraube, #6 PFH SS
375: 2884092 Gabelkopf / Zahnkranz, VARS
380: 2302742 Feder, Rastung, aus
385: 2060005 Lager, Griffzapfen
390: 2060900 Drehpunkt des Griffs, oben
395: 2302745 Feder, Auslöseknopf
400: 2063700 Knopf, loslassen
405: 2060905 Drehpunkt des Griffs, unten
410: 2303412 Schraube, #6 x 5/8 SS
415: 2062715 Feder, Griffgelenk
420: 2061700 Unterlegscheibe, Topflappen
425: 2992523 Anschlussdraht-Baugruppe, enthält [235]
1000: 2091160 Luftschraube WW2
1010: 2092600 Mitnehmerstift, klein
1015: 2151726 Unterlegscheibe, Stütze, klein
1020: 2053101 Mutter, Nylock, Stütze, klein
1: 2097063 12V-Motor 36" FW
5: 2-100-116 Ankerbaugruppe
10: 140-010 Lager
15: 788-015 Sicherungsring
20: 2-200-101 Montage der Wohnanlage
25: 421-065 Bürstenendgehäuse
30: 2-400-101 Gehäuse mit glattem Ende
35: 144-049 Flanschlager
40: 880-003 Siegel
45: 880-006 Dichtung mit Schild
50: 188-036 Pinsel
55: 725-050 Papierröhre
60: 738-036 Bürstenplatten-Baugruppe
65: 975-040 Bürstenfeder
70: 337-036 Dichtung
75: 701-081 O-Ring, Motor
80: 701-008 O-Ring, Durchsteckschraube
85: 830-007 Schraube, 8-32
90: 830-042 Druckschraube
95: 990-067 Unterlegscheibe, Stahl
100: 990-070 Unterlegscheibe, Nylatron
135: 640-004 Zuleitungsdraht, schwarz
136: 640-105 Zuleitungsdraht, rot
200: 2065668 Aufkleber, c-Box-Deckel
205: 2060295 C-Box-Abdeckung
208: 2325665 Aufkleber - MinnKota
210: 2074070 Batteriezähler, 12v FW
215: Schraube 3043427, #8 x 7/8 SS
220: 2184006 Steuertafel, 12v
225: 2303434 Schraube, #8-30 x 5/8 SS
230: 2062501 Steuerkasten, VARS, FW
235: 2062905 Zugentlastung
240: 2303412 Schraube, #6 x 5/8 SS
245: 2263434 Schraube, #8 x 1 Edelstahl
250: 2383407 Schraube, #10-24 x 2 SS
255: 2061515 Halsband, C-Box
260: 2383124 Mutter, 10-24, Nylock, SS
265: 2991521 Nockenschloss/Tiefenhalsband
270: 2060100 Drehknopf, Lenkspannung, weich
275: 2068400 Halsband
280: 2064200 Sperrarm
285: 2062701 Feder, Verriegelungsarm
290: 2061821 Scharnier
295: 2062602 Kiefer, Schloss, Zink
300: 2062602 Kiefer, Schloss, Zink
305: 2037301 Buchse, Scharnier
310: 2032052 36"-Rohr
315: 2063500 Bolzen 1/4-20 x 2 3/8", Zink
320: 2771950 Halterung, rechts, FW
325: 2067905 Nocken-Deaktivierer
330: 2067306 Buchse, Dübel 1/4 x 1/2
335: 2062700 Feder, Nockenschaltwerk
350: 2771955 Klammer, links, FW
355: 2263104 Mutter, 1/4-20, Nylock, Zink
356: 2062604 Kiefer, Halt
360: 2990456 Griff/Griffeinheit, VARS [360-375]
365: 2060015 Lager, Griff
370: 2063405 Schraube, #6 PFH SS
375: 2884092 Gabelkopf / Zahnkranz, VARS
380: 2302742 Feder, Rastung, aus
385: 2060005 Lager, Griffzapfen
390: 2060900 Drehpunkt des Griffs, oben
395: 2302745 Feder, Auslöseknopf
400: 2063700 Knopf, loslassen
405: 2060905 Drehpunkt des Griffs, unten
410: 2303412 Schraube, #6 x 5/8 SS
415: 2062715 Feder, Griffgelenk
420: 2061700 Unterlegscheibe, Topflappen
425: 2992523 Anschlussdraht-Baugruppe, enthält [235]
1000: 2091160 Luftschraube WW2
1010: 2092600 Mitnehmerstift, klein
1015: 2151726 Unterlegscheibe, Stütze, klein
1020: 2053101 Mutter, Nylock, Stütze, klein
Eclaté moteur Minn Kota Traxxis 45 (369.46 kB)
